一、产品概述

ZHJB系列变压器中性点间隙保护装置是北京中恒锐创电气专为220kV、110kV变压器线圈中性点接地而生产的一种保护装置。

由于选择变压器中性点接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护和供电网络安全等等因素的综合性问题，所以我国配电网和大型工矿企业的供电系统做法各异，以前大都采用中性点不接地和经消弧线圈接地的运行方式。近年来由于电力系统的发展，用户用电量的加大，一些省市电网大力推广电阻接地的运行方式。

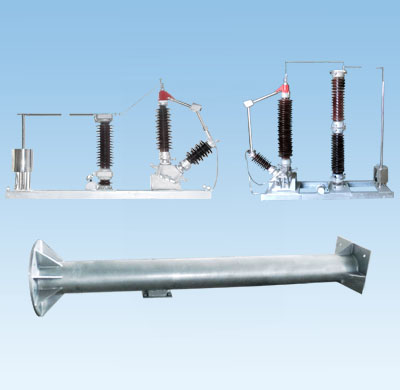

在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。ZHJB型变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、使用条件

2.1 安装地点：户外。

2.2 产品结构：组合式柱上设备

2.3 周围空气温度：

温度：-40℃∽+55℃

日照强度：≤0.1W/cm2

2.4 海拔高度: ≤3500m

2.5 风    速: ≤25m/s

2.6 地震烈度: ≤ 8度

水平加速度: ≤0.3g

垂直加速度: ≤0.15g

2.7 污秽等级: II(2.8KV/cm)

2.8 覆冰厚度: <10mm

三、型号含义

ZHJB-110 为北京中恒锐创电气生产的110kV变压器中性点间隙保护装置，操作机构为CJ6B电动也可手动操作。

ZHJB-220 为北京中恒锐创电气生产的220kV变压器中性点间隙保护装置，操作机构为CJ6B电动也可手动操作。
